System wykrywania dronów

Przedmiot

Parametry

Podzespół urządzeń detekcyjnych i zagłuszających

1.1 Zakres częstotliwości odbiornika wykrywania: 10 MHz 6 GHz;

1.2 Przepustowość-czasu rzeczywistego: 480 MHz

1.3 Cztery pasma zakłóceń

1.3.1 900-930MHz (dron przemysłowy) 20W

1.3.2 1559-1610 MHz (zakłócenia GPS) 10 W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Odległość wykrywania i zagłuszania

1.4.1 Odległość wykrywania: 3-5 KM (środowisko miejskie); 6-12KM (podmiejskie szczególnie otwarte środowisko)

1.4.2 Odległość zagłuszania: 1-1.5 KM (100 metrów wysokości);

1.5 Dokładność wykrywania: 9,3 stopnia (dane z raportu z testu)

1.6 Antena

1.6.1 Zakres częstotliwości: 380 MHz-6 GHz

1.6.2 Kąt wykrywania w poziomie: 0 stopni - 360 stopni

1.6.3 Kąt wykrywania w pionie: -30 stopni – plus 90 stopni

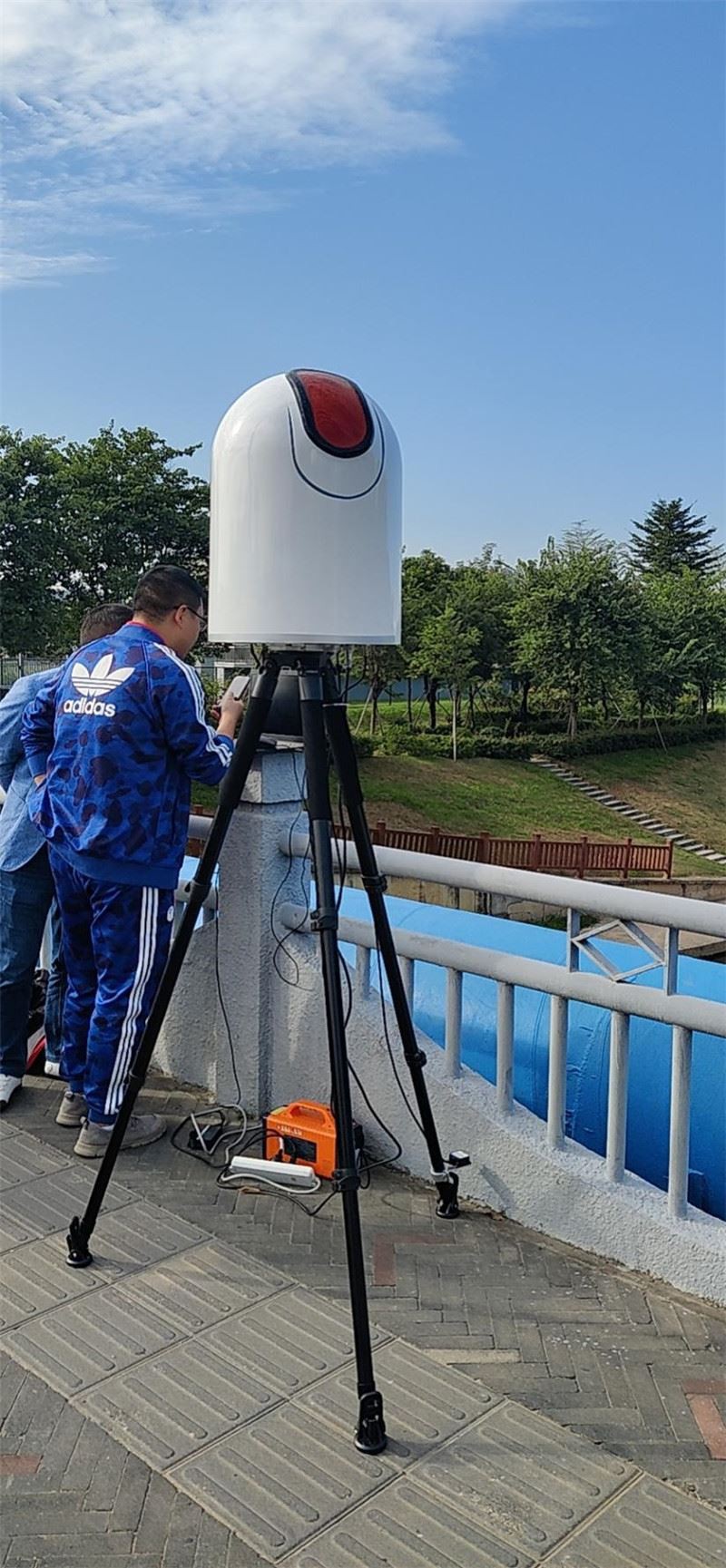

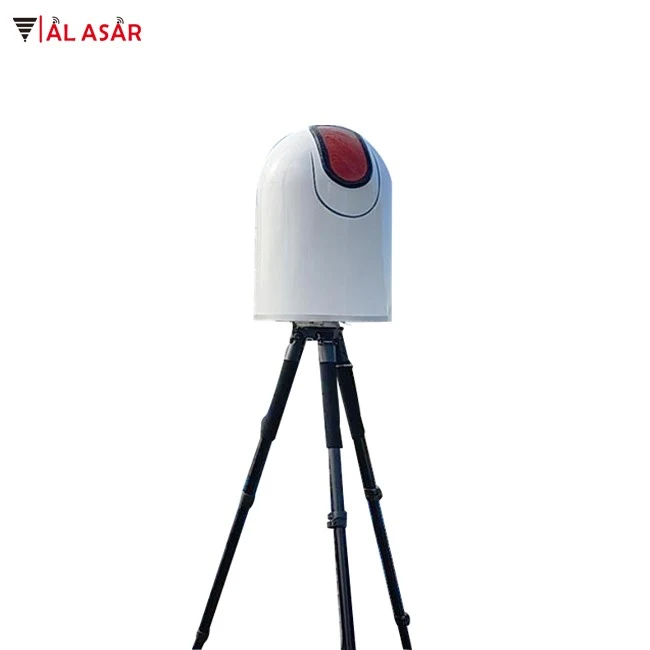

1.7 Cała maszyna (urządzenie jest zintegrowanym urządzeniem wykrywającym i przeciwdziałającym)

1.7.1 Maksymalny pobór mocy: 300W

1.7.2 Temperatura pracy:-20 stopni plus 60 stopni

1.7.3 Temperatura przechowywania: -40 stopni plus 70 stopni

1.7.4 Waga: 12.25 KG

1.7.5 Rozmiar: średnica 400mmwysokość 555mm

Wspornik anteny

2.1 Waga: 4.32 KG

2.2 Rozmiar: średnica 260mm zamknięta wysokość 923mm

Komputer

Laptop, mysz, adapter, kabel sieciowy. (może być podłączony do centralnego wyświetlacza HDMI)

Oprogramowanie i funkcje systemu Spectrum

4.1 Identyfikacja i pozycjonowanie DRONA: Korzystając z wykrywania widma radiowego, może zidentyfikować i zlokalizować 8 modeli DRONE w tym samym czasie, automatycznie wyświetlić okno wyników wykrywania, zidentyfikować obraz DRONE, wyświetlić model DRONE, azymut, użyć częstotliwości, poziomu i odległości , zniknięcie drona automatycznie usuwa i zmienia wyniki wykrywania.

4.2 Szybka identyfikacja i pozycjonowanie: czas identyfikacji<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lista wyników wykrywania: Lista wyświetli informacje o dronie i modelu, czasie, azymucie i odległości i może zostać wyeksportowana jako raport.

4.4 Pozycjonowanie pojedynczej stacji-: Korzystając z wykrywania widma radiowego, odległość między dronem a operatorem można z grubsza zmierzyć za pomocą złożonych algorytmów w warunkach pojedynczej stacji i pojedynczej lokalizacji.

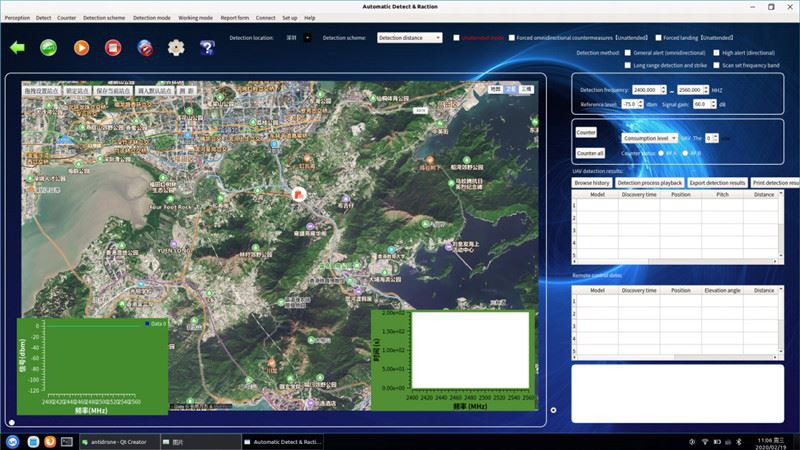

4.5 Funkcja wyświetlania mapy: Wyświetlaj pozycję drona i operatora na mapie 2D (3D) oraz wyświetlaj dane, takie jak szerokość, długość i odległość. Funkcja wyświetlania mapy: wyświetlaj pozycję drona i operatora na mapie 2D (3D) oraz wyświetlaj dane, takie jak szerokość, długość i odległość.

4.6 Kąt wykrywania i obrony można ustawić: W zależności od wykrytego położenia geograficznego, jeśli z tyłu znajduje się wysoka góra lub wysoki - budynek, a tylko DRON z przodu musi być chroniony, zakres kąta zabezpieczenie można ustawić dowolnie, co może skutecznie wyeliminować fałszywy kąt spowodowany odbiciem sygnału.

4.7 Kalibracja odległości: W różnych środowiskach elektromagnetycznych wystąpią błędy w odległości wykrywania. System może zapewnić wykrywanie kalibracji odległości, pozwolić dronowi latać 100 metrów w odległości 500 metrów, a system automatycznie skalibruje odległość wykrywania, aby wykrycie Pomiar odległości jest dokładniejszy.

4.8 Można ustawić pasmo częstotliwości wykrywania: Zgodnie z rzeczywistym pasmem częstotliwości używanym przez drona, pasmo częstotliwości wykrywania można wprowadzić i edytować, aby wykrywanie było bardziej wydajne i nie jest konieczne skanowanie wszystkich pasm częstotliwości w celu wykrycia.

4.9 Wykrywanie pełnego pasma częstotliwości: Pasmo częstotliwości wykrywane przez sprzęt systemowy wynosi od 10 MHz do 6 GHz, a pasmo częstotliwości pokrycia anteny to 380 MHz do 6 GHz. Utrzymuje dobrą płaskość wzmocnienia w całym paśmie częstotliwości. Zysk anteny wynosi od 5dBi-8dBi, który może dostosować się do ponad trzystu MHz. Wykrywanie bezzałogowych statków powietrznych we wszystkich powszechnych pasmach częstotliwości 6 GHz, częstotliwości poniżej 380 MHz mogą być również wykrywane, a odległość wykrywania jest zmniejszona.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metrów

4.11 Środki zaradcze inteligentnego połączenia: W zależności od pasma częstotliwości i azymutu wykrytego DRONA, możesz wybrać, który DRONE ma przeciwdziałać. System automatycznie wybierze pasmo częstotliwości dla środków zaradczych i automatycznie prześle sygnały w wykrytym azymucie. Środki zaradcze, skuteczność środków zaradczych można zwiększyć 46-krotnie i można uniknąć przesyłania wszystkich pasm częstotliwości i wszystkich kątów, co nie zaszkodzi normalnej komunikacji Wi-Fi i innej komunikacji oraz przypadkowo uszkodzi samoloty umieszczone na białej liście.

4.12 Nagrywanie funkcji modelu: W przypadku nowych modeli system może rejestrować transmisję obrazu i dane funkcji przeskoku częstotliwości, automatycznie nagrywać i automatycznie wyświetlać menu po nagraniu, a także może automatycznie zidentyfikować model następnym razem. Specjalna funkcja nagrywania może dostosować się do potrzeb identyfikacji przemysłowych-bezzałogowych statków powietrznych.

4.13 Funkcja podpowiedzi głosowych: system automatycznie poda głosowo informacje o alarmie i kluczowe operacje.

4.14 Funkcja samo-pozycjonowania sprzętu: system ma podwójne możliwości pozycjonowania GPS i Beidou, a także własną pozycję. Nie trzeba ręcznie regulować azymutu, a pozycję można ustawić dowolnie.

4.15 Zintegrowane wykrywanie i środki zaradcze oraz anteny: Wyposażenie systemu różni się od konwencjonalnego sprzętu do wykrywania i obrony, ale integruje wykrywanie, środki zaradcze i anteny pełnopasmowe. Jest kompaktowy i łatwy w użyciu, stabilny i niezawodny, łatwy w użyciu i nadaje się do szybkiego wdrożenia.

4.16 Cechy modelu Autonomiczna identyfikacja powietrzna: W przypadku modelu DRONE, którego system nie posiada, system ma funkcję autonomicznego uczenia się, identyfikacji i oceny i jest wyświetlany jako nieznany model. Znając model, można go automatycznie zapisać w systemie, a następnym razem, gdy zostanie zidentyfikowany jako model, nielegalnie zmontowany bezzałogowy statek powietrzny może zostać wykryty i pozycjonowany.

4.17 Identyfikacja i pozycjonowanie dronów przemysłowych-: Specjalny projekt algorytmu inteligentnego widma przewyższa ogólny sprzęt do wykrywania i może identyfikować i lokalizować drony przemysłowe-, nawet zmontowane, które są bardziej odpowiednie do zapobiegania i kontrola ataków terrorystycznych.

4.18 Otwórz nowy model funkcji nagrywania sygnału DRONE: W przypadku stale rozwijających się i zmieniających się sygnałów DRONE, metoda nagrywania może być używana do ciągłego zwiększania danych bazy danych, aby zapewnić, że sprzęt nie pozostanie w tyle przez długi czas.

4.19 Funkcja opisu trajektorii DRONE, zapytanie o wyniki historycznej detekcji, funkcja aktualizacji oprogramowania i danych itp.

4.20 Obsługa zdalnej obsługi VPN i funkcji sterowania
