Odległość zagłuszania sygnału jest związana z mocą wyjściową RF urządzenia, wzmocnieniem anteny i otoczeniem itp.
A. Zagłuszacz sygnału Moc wyjściowa urządzenia RF i antena takie same, w otoczeniu przestrzennym odległość zagłuszania będzie większa niż w otoczeniu budynków.
B. Jeśli otoczenie jest takie samo, moc wyjściowa RF jest wyższa, odległość zagłuszania będzie większa.
C. Directional antenna jamming distance will farther then omini antenna,
Antena dookólna Omini 360 stopni.
Kierunek anteny skierowany jest do przodu.
1. Stacja bazowa : Stacja bazowa jest publiczną stacją bazową komunikacji mobilnej, jest formą stacji radiowej i odnosi się do stacji transmisji radiowej, która przesyła informacje między terminalem komunikacji mobilnej a terminalem telefonii komórkowej w określonym obszarze zasięgu radiowego.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.
2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. Zagłuszacz blokujący zakłócenia: Zagłuszacz sygnału jest w rzeczywistości elektronicznym sprzętem zaradczym, mającym na celu spowodowanie utraty lub zmniejszenia skuteczności urządzeń i systemów elektronicznych wroga. Jest integralną częścią elektronicznej konfrontacji, ma na celu osłabienie lub zniszczenie wroga przy użyciu różnorodnych urządzeń i systemów elektronicznych do prowadzenia rozpoznania pola walki, dowodzenia bojowego, komunikacji i kontroli broni oraz kierowania zdolnością
Przez budynek struktura ściany po tym, jak pustak zaczął się znacznie tłumić (pojedyncza ściana to generalnie 10 15dB)

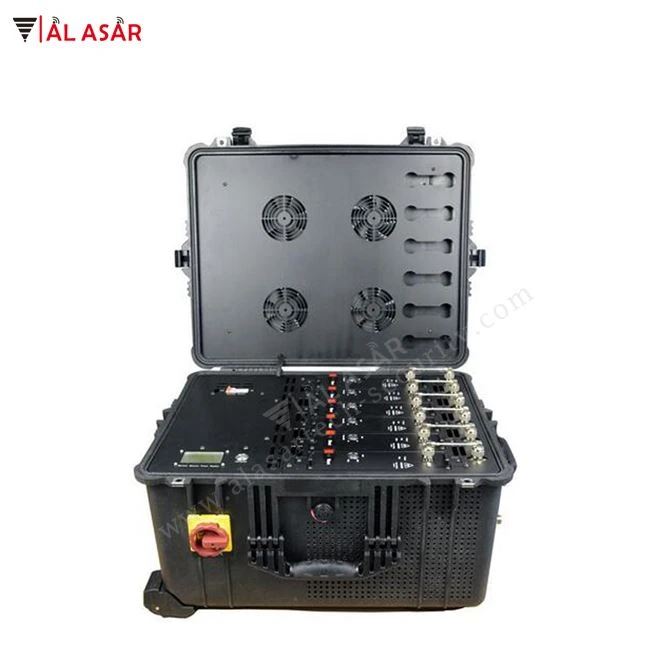

The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Jak poniżej przedstawia metodę obliczania odległości komunikacji bezprzewodowej, gdy przesyłana jest wolna przestrzeń. Tak zwana propagacja w wolnej przestrzeni odnosi się do propagacji fal radiowych wokół anteny, co jest idealnym warunkiem propagacji. Kiedy fale rozchodzą się w wolnej przestrzeni, ich energia nie jest ani pochłaniana przez przeszkodę, ani odbijana ani rozpraszana.
Odległość komunikacyjna jest związana z mocą nadawania, czułością odbioru i częstotliwością roboczą.
Lfs(dB)=32.44 plus 20lgd(km) plus 20lgf(MHz)
We wzorze Lfs to strata transmisji, d to odległość transmisji, a jednostka częstotliwości to MHz. Z powyższego równania widać, że strata propagacji fali (znana również jako tłumienie) w wolnej przestrzeni jest związana tylko z częstotliwością roboczą f i odległością propagacji d, a przy podwojeniu f lub d Lfs wzrośnie o 6 dB , odpowiednio.
Poniższy wzór ilustruje utratę propagacji radiowej w wolnej przestrzeni
Los=32.44 plus 20lg d(Km) plus 20lg f(MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
Poniższy przykład ilustruje częstotliwość roboczą 433,92 MHz, moc transmisji plus 10 dBm (10 mW), czułość odbioru systemu -105 dBm w odległości propagacji w wolnej przestrzeni:
1. Moc nadawania wynosi plus 10 dBm, a czułość odbioru wynosi -105 dBm
Los = 115dB
2. przez Los, f
Calculated d = 30 km
Jest to idealna odległość transmisji, rzeczywista aplikacja będzie niższa niż wartość, ponieważ komunikacja bezprzewodowa podlega różnym czynnikom zewnętrznym, takim jak atmosfera, przeszkody, wielodrożność spowodowana utratą, utrata wartość odniesienia do powyższego wzoru, można obliczyć przybliżoną odległość komunikacji.
Zakładając, że straty atmosferyczne, okluzję i inne powodowane przez 25dB można obliczyć z odległości komunikacyjnej:
D=1,7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
