Ręczny wykrywacz dronów:
Kompletny przewodnik poPrzenośne wykrywanie dronów
Ręczny detektor dronów to przenośne urządzenie służące do wykrywania i analizowania sygnałów o częstotliwości radiowej związanych z bezzałogowymi statkami powietrznymi (UAV). W przeciwieństwie do stacjonarnych systemów wykrywania dronów, ręczne detektory dronów mogą być noszone przez pracowników ochrony i wykorzystywane do mobilnego wykrywania w różnych obszarach.
Ręczne detektory dronów wykorzystujące częstotliwość radiową mogą identyfikować sygnały z niektórych dronów-komercyjnych, dronów FPV i dronów-przemysłowych. Mogą także analizować sygnały z podejrzanych nieznanych dronów, aby uzyskać informacje, takie jak lokalizacja drona, lokalizacja pilota i zdalny identyfikator.

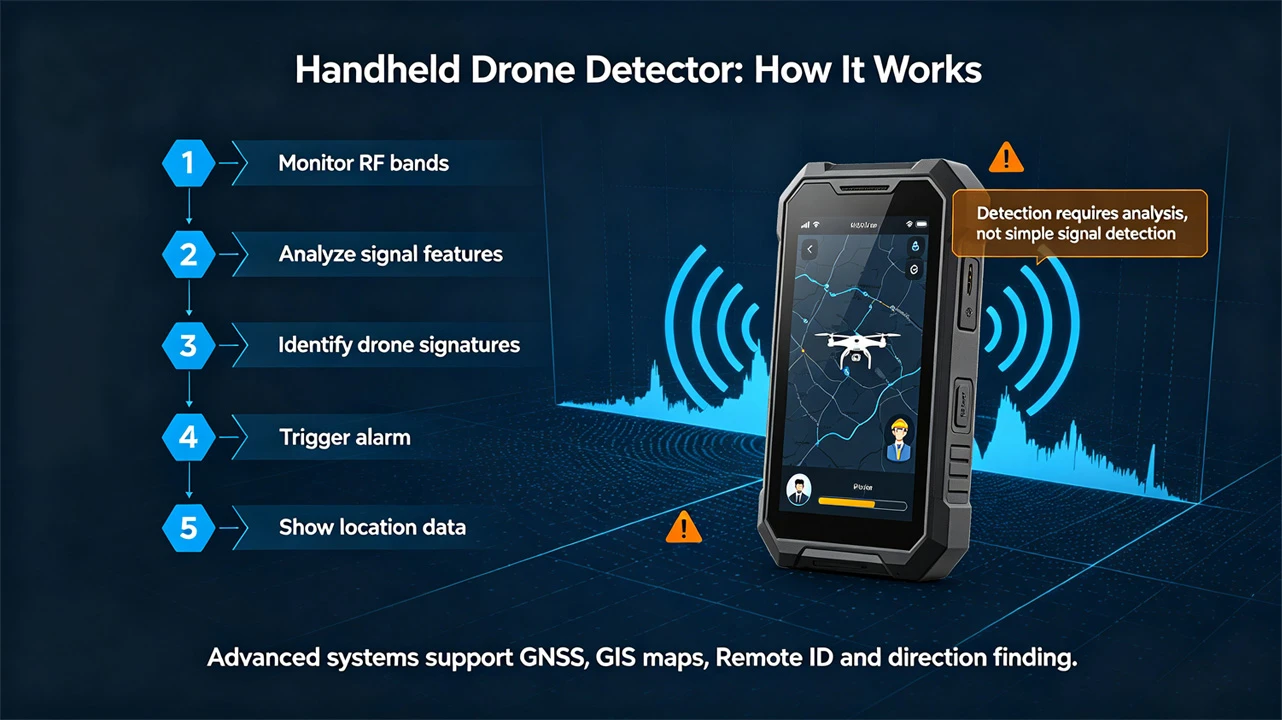

一,Jak działają ręczne detektory dronów?
Detektory dronów wykorzystujące częstotliwość radiową (RF) zazwyczaj obejmują następujące etapy:
1. Monitorowanie sygnału RF:Urządzenie w sposób ciągły monitoruje wybrane pasmo częstotliwości, wyszukując liczne sygnały bezprzewodowe, które mogą współistnieć w otaczającym środowisku, takim jak Wi-Fi, Bluetooth, urządzenia komunikacyjne i sprzęt przemysłowy. Wykrywanie dronów nie polega po prostu na „wykryciu sygnału RF i założeniu, że to dron”.
2. Analiza sygnału:Gdy urządzenie wykryje odpowiedni sygnał, analizuje dalej charakterystykę częstotliwości, wzorce sygnału i inne cechy związane z technologią komunikacyjną konkretnego drona.
3. Identyfikacja drona:Urządzenie porównuje wyniki analizy ze znaną charakterystyką sygnału drona lub bazą danych identyfikacyjnych. W przypadku obsługiwanych modeli dronów system może dodatkowo określić jego model lub kategorię. Niektóre systemy mogą także identyfikować sygnały związane z popularnymi dronami FPV i-klasy przemysłowej.
4. Alarmy:Gdy system zidentyfikuje odpowiedni sygnał z drona lub wykryje podejrzany sygnał z drona, wygeneruje alarm dla operatora. Metody alarmowania obejmują powiadomienia ekranowe, alarmy dźwiękowe i alarmy wibracyjne.
5. Lokalizacja i inne informacje:Zaawansowane ręczne systemy wykrywania dronów mogą również łączyć analizę częstotliwości radiowych z GNSS, mapami GIS, zdalnym identyfikatorem i funkcjami ustalania kierunku. Operatorzy otrzymują coś więcej niż tylko proste powiadomienie o wykryciu drona; otrzymują mnóstwo informacji o sytuacji-na stronie.
2,Jakie rodzaje dronów mogąręczne detektory dronówwykryć?
Rzeczywiste możliwości wykrywania zależą od zasięgu częstotliwości urządzenia, technologii identyfikacji sygnału, konfiguracji anteny, środowiska i charakterystyki sygnału docelowego drona. Nowoczesne ręczne systemy wykrywania dronów mogą zazwyczaj wykryć wiele typów dronów.
1, drony konsumenckie:Drony konsumenckie są powszechnym typem UAV w środowiskach publicznych i komercyjnych. Detektory dronów z odpowiednimi funkcjami RFID mogą identyfikować obsługiwane sygnały dronów konsumenckich i dostarczać operatorom odpowiednich informacji o celu.
2, drony FPV (pojazd z elastycznym nadrukiem):Urządzenia z odpowiednimi możliwościami analizy RF mogą monitorować odpowiednie sygnały FPV, zapewniając pracownikom ochrony dodatkową świadomość sytuacyjną dotyczącą aktywności dronów FPV.
3, drony przemysłowe:Do dronów przemysłowych zaliczają się duże drony-z wieloma wirnikami, drony z ładunkiem oraz drony VTOL (pionowy start i lądowanie) lub drony ze złożonymi-skrzydłami. Ręczne detektory obsługujące wiele typów dronów mogą pomóc zespołom ds. bezpieczeństwa monitorować więcej typów UAV, a nie tylko drony konsumenckie.
4, nieznane lub podejrzane sygnały dronów:Niektóre zaawansowane systemy wykrywania dronów dodały możliwości identyfikacji podejrzanych sygnałów dronów. Ta funkcja może analizować aktywność częstotliwości radiowej z charakterystyką komunikacji UAV i może wysłać operatorom sygnał alarmowy w przypadku podejrzenia UAV, nawet jeśli nie można zidentyfikować konkretnego modelu. Nieznane sygnały RF niekoniecznie reprezentują UAV. Identyfikacja podejrzanych sygnałów lepiej sprawdza się jako dodatkowa funkcja świadomości sytuacyjnej niż automatyczne klasyfikowanie wszystkich nieznanych sygnałów jako UAV.
3,Co to jest wykrywanie dronów RF?

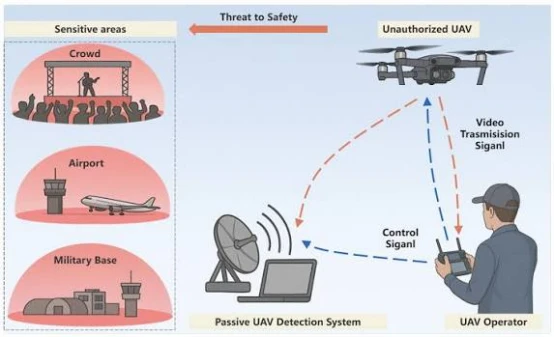

Wykrywanie dronów RFwykrywa aktywność częstotliwości radiowej (RF) związaną z dronami poprzez monitorowanie i analizę sygnałów o częstotliwości radiowej.
Jedną z jego kluczowych cech jest to, że może wykorzystywać sygnały elektroniczne generowane przez drona do wspomagania wykrywania, zamiast polegać wyłącznie na obserwacji wizualnej.
Może to być szczególnie cenne w sytuacjach, gdy:
• Drony są trudne do zaobserwowania gołym okiem;
• Operatorzy znajdują się w pewnej odległości od drona;
• Warunki pogodowe lub oświetleniowe utrudniają obserwację wzrokową;
• Zespoły ds. bezpieczeństwa wymagają mobilnych możliwości wykrywania;
•Duże lub tymczasowe obszary wymagają monitorowania dronami.
Wykrywanie częstotliwości radiowej (RF) ma również ograniczenia techniczne. Nie wszystkie drony generują łatwe do zidentyfikowania sygnały RF, a złożone otaczające środowiska elektromagnetyczne mogą wpływać na skuteczność wykrywania. Dlatego detekcję RF należy ogólnie uważać za niezbędną część zintegrowanego systemu detekcji dronów.
4,Dlaczego warto wybrać ręczny wykrywacz dronów?

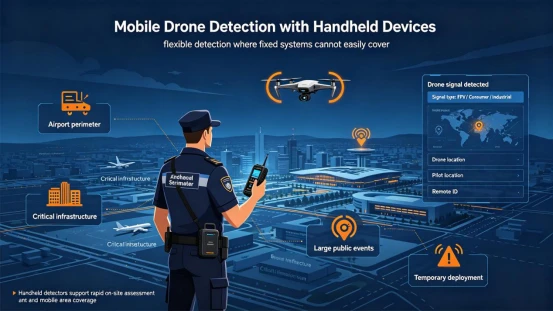

Jedną z największych zalet ręcznych detektorów dronów jest ich mobilność.
Stałe systemy detekcji mogą obejmować określone obszary przez dłuższy czas, ale urządzenia przenośne pozwalają operatorom przenieść funkcje detekcji tam, gdzie są potrzebne.
Nadaje się do:
1,Mobilne patrole bezpieczeństwa:Pracownicy ochrony mogą nosić czujkę przy sobie podczas patroli.
2,Wydarzenia tymczasowe: Duże wydarzenia mogą wymagać tymczasowego nadzoru za pomocą dronów, jeśli stała infrastruktura detekcyjna nie jest odpowiednia.
3,Kluczowe obszary:Zespoły ds. bezpieczeństwa mogą używać przenośnego sprzętu do wykrywania dronów w pobliżu wrażliwych obiektów, obiektów przemysłowych i obszarów o ograniczonym dostępie.
4,Szybkie wdrożenie:Urządzenia przenośne można szybko wdrożyć w przypadku wykrycia potencjalnej aktywności dronów.
5,Integracja z innymi systemami detekcji:Ręczne urządzenia wykrywające RF mogą być również używane w połączeniu ze stacjonarnymi radarami, kamerami, sprzętem do wykrywania akustycznego i innymiWykrywanie UAVtechnologie.
5,Jak wybrać ręczny wykrywacz dronów?
Wybierając ręczny wykrywacz dronów, nie należy skupiać się tylko na jednym parametrze.
1. Pokrycie częstotliwości
Pokrycie częstotliwości jest jednym z najważniejszych wskaźników detektorów dronów RF. Szerszy zakres częstotliwości pozwala urządzeniu monitorować więcej rodzajów aktywności RF.
Na przykład AAT-H3L-D obsługuje wykrywanie częstotliwości radiowych w zakresie od 70 MHz do 6000 MHz, zapewniając domyślnie 12 kluczowych pasm częstotliwości do wyboru. Dodatkowo można skonfigurować inne pasma częstotliwości zgodnie z potrzebami projektu.
2. Odległość wykrywania
Na odległość wykrywania wpływa kilka czynników, w tym:
•Środowisko elektromagnetyczne;
•Docelowa moc nadawania;
•Konfiguracja anteny;
•Budynki i przeszkody;
•Otaczające zakłócenia RF.
Nominalna odległość wykrywania AAT-H3L-D wynosi 1,5–2 km, ale rzeczywista wydajność będzie się różnić w zależności od środowiska i docelowej mocy transmisji. Nominalną odległość produktu należy rozumieć jako odniesienie do specyfikacji technicznej, a nie tylko jako odległość, którą można osiągnąć w każdym środowisku.
3. Możliwość identyfikacji drona
Samo wykrycie sygnałów RF nie zawsze jest wystarczające. Dobrysystem wykrywania dronówpowinno również pomóc operatorom w ustaleniu, czy sygnał jest powiązany z UAV, oraz, jeśli jest to możliwe, w dalszej identyfikacji modelu lub typu drona.
4. Zdalny identyfikator
W przypadku kompatybilnych transmisji z dronów funkcja Remote ID może dostarczyć dodatkowych informacji. Urządzenia obsługujące zdalne rozpoznawanie identyfikatorów mogą uzyskać:
• Lokalizacja drona;
•Lokalizacja pilota;
•Numer seryjny drona;
•Inne dostępne informacje o transmisji.
5. Znalezienie kierunku
Jeśli scenariusz zastosowania wymaga dalszego określenia kierunku pochodzenia sygnału, można wybrać urządzenie z funkcją namierzania kierunku. AAT-H3L-D obsługuje opcjonalną antenę do namierzania kierunku, zapewniającą dokładność namierzania kierunku około 15 stopni. Pomaga to operatorom określić przybliżony kierunek wykrytego sygnału RF w-zakładzie.
6. Żywotność baterii i przenośność
W przypadku zastosowań związanych z bezpieczeństwem mobilnym kluczowe znaczenie mają waga, rozmiar, czas pracy baterii i sposób przenoszenia urządzenia.
AAT-H3L-D waży mniej niż 900 g i ma wymiary około 225 × 78 × 43 mm (bez anteny), a czas pracy baterii wynosi co najmniej 6 godzin. Zawiera także klips-do szybkiego zwalniania, który można używać ze sprzętem taktycznym MOLLE.
7. Ochrona zewnętrzna:Urządzenia elektroniczne używane na zewnątrz mogą być narażone na działanie kurzu, wilgoci i wahań temperatury.
AAT-H3L-D ma stopień ochrony IP55 i zakres temperatur pracy od -20 do 50 stopni.

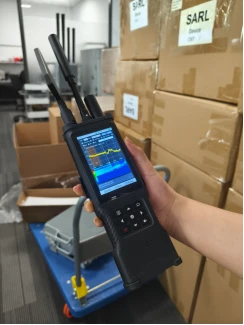

7,Ręczny lokalizator dronów RF AAT-H3L-D

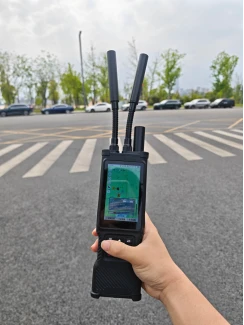

AAT-H3L-D to:przenośny dron RFLokalizator przeznaczony do wykrywania i analizy sygnału RF przez przenośny dron.
Urządzenie wykorzystuje pasywną metodę monitorowania RF, która nie emituje aktywnie sygnałów RF podczas detekcji, dzięki czemu nadaje się do scenariuszy monitorowania RF wymagających niskiej obserwowalności.
AAT-H3L-D obsługuje zakres częstotliwości 70–6000 MHz, zapewniając domyślnie 12 kluczowych pasm częstotliwości do wyboru. Urządzenie może identyfikować różne sygnały dronów, w tym obsługiwane drony konsumenckie, drony FPV i typowe drony przemysłowe.
W przypadku obsługiwanych modeli głównego nurtu system może dalej analizować informacje, takie jak model drona, numer seryjny, lokalizacja drona i lokalizacja pilota, obsługując jednocześnie analizowanie wiadomości zdalnego identyfikatora.
Urządzenie jest wyposażone w 4-calowy kolorowy ekran LCD i integruje pozycjonowanie GNSS, interakcję z mapą GIS, wykrywanie widma, alarmy wibracyjne i dźwiękowe oraz obsługuje opcjonalne anteny kierunkowe.
8,Mapowanie GNSS i analiza widma
Praktyczną wartość przenośnych urządzeń wykrywających można jeszcze bardziej zwiększyć, łącząc informacje o wykryciu UAV z informacjami o położeniu geograficznym i środowisku elektromagnetycznym.
AAT-H3L-D integruje funkcje pozycjonowania GNSS i interakcji z mapą GIS, umożliwiając wyświetlanie-w czasie rzeczywistym lokalizacji urządzenia i operacji na mapach na ekranie.
1,Główne funkcje mapy obejmują:
• Pozycjonowanie GNSS w czasie rzeczywistym-;
• Powiększanie mapy;
•Mapa satelitarna;
• Mapa standardowa;
•Ręczne pozycjonowanie (ustawianie szerokości i długości geograficznej);
•Tryb wykrywania i tryb dekodowania
•Dostęp DOA do interfejsu namierzania kierunku
• Import danych map offline.

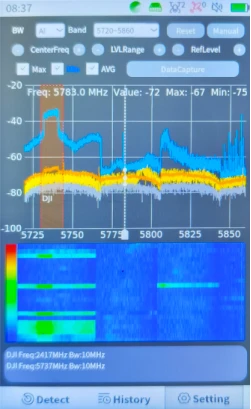

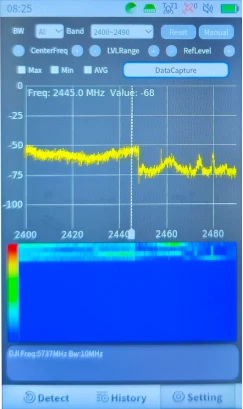

Urządzenie obsługuje także wyświetlanie widma i mapy czasu-w czasie rzeczywistym.
2,Funkcje widma obejmują:
•Powiększanie i pomniejszanie;
•Zatrzymanie wartości maksymalnej;
•Zatrzymanie wartości minimalnej;
•Analiza czasu-częstotliwości.
AAT-H3L-D można używać nie tylko jako przenośnego detektora UAV, ale także do podstawowego, ręcznego monitorowania środowiska widma elektromagnetycznego.
9,Scenariusze zastosowań ręcznych detektorów UAV
Przenośne systemy detekcji UAVmożna zastosować w różnych scenariuszach bezpieczeństwa.
1,Bezpieczeństwo wydarzeń na dużą-skalę
Zespoły ds. bezpieczeństwa mogą korzystać z ręcznego sprzętu wykrywającego UAV podczas imprez plenerowych, stadionów, zgromadzeń publicznych i w obszarach tymczasowo objętych zakazem.
2,Patrole Bezpieczeństwa Publicznego
Mobilni pracownicy ochrony mogą nosić sprzęt podczas patroli w celu monitorowania potencjalnej aktywności UAV, bez polegania wyłącznie na stałej infrastrukturze detekcyjnej.
3,Ochrona kluczowych obszarów
Wrażliwe obiekty i ważne obszary mogą wykorzystywać przenośne wykrywacze UAV jako dodatkowy środek techniczny zapewniający świadomość sytuacyjną na małych{0}}wysokościach.
4,Licznik-aplikacji UAS
Ręczne detektory RF mogą służyć jako elementy wykrywania i identyfikacji w pełniejszym systemie-UAS.
Należy zauważyć, że wykrywanie i zakłócanie to różne funkcje. Podstawowym zadaniem detektora dronów jest wykrywanie, analizowanie i identyfikacja potencjalnej aktywności dronów; nie oznacza to jednak, że samo urządzenie ma możliwości zakłócania lub innych środków zaradczych.
十,Wniosek: Jak wybrać odpowiedni ręczny wykrywacz dronów?
Ręczne detektory dronów zapewniają zespołom ds. bezpieczeństwa elastyczne, przenośne i szybko wdrażalne możliwości wykrywania dronów.
Przy wyborze wyposażenia nie należy skupiać się wyłącznie na zasięgu wykrywania. Pokrycie częstotliwości, możliwości analizy sygnału, identyfikacja drona, zdalny identyfikator, identyfikacja nieznanego sygnału, wyszukiwanie kierunku, mapowanie GNSS, żywotność baterii, poziom ochrony i możliwości integracji systemu – wszystko to znacząco wpływa na wartość sprzętu w praktycznych zastosowaniach.
W przypadku jakichkolwiek pytań prosimy o kontakt: info@alasartech-security.com
