Wskaźniki wydajności elektrycznej:
|
Indeks |
Parametr |
|
Częstotliwość pracy |
2400 MHz |
|
Wyjściowa moc nasycona CW |
﹥ 50 W (47dBm) ± 0,5 dBm |
|
Wpasmo zyskują płaskość |
Mniej niż lub równe 1,5db |
|
PRACY PROJEKTOWANE |
Mniejsze lub równe 5a ± 0,2 |
|
Wyjście VSWR |
Mniej niż lub równe 2,6 |
|
Tłumienie bałaganu |
Większe lub równe 65dBC |
|
Supresja harmoniczna |
Większe lub równe -8 dbc |
|
Interfejs wyjściowy RF |
SAM-F |
|
28V Interfejs zasilający |
Przez paszowy kondensator z płytą uziemiającą |
|
Zasilacz VCC |
DC: 27-30 v |
|
VCC Max napięcie |
+30V |
|
Wymiar bez złącza |
127,4 × 59,6 × 21,5 mm |
|
Naprawiono wymiary instalacji |
121,4 × 53,4 mm |
|
Temperatura otoczenia |
-20oC~+55oC |
|
Metoda instalacji |
Żławka musi być zainstalowana do testowania wzmacniacza mocy |

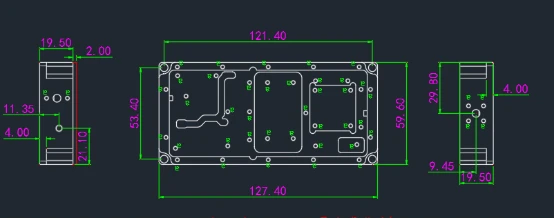

Struktura wyglądu jako następująca:
